橡胶瓣止回阀

名 称： 内螺纹旋启式止回阀
型 号： H14W
口 径： DN15-DN50
压 力： 2.5MPa
材 质： 不锈钢

内螺纹旋启式止回阀概述：



一、应用规范

公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP DIN259/2999

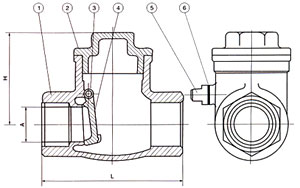

二、主要零件材料



序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	摇杆插销	不锈钢316/304
4	阀瓣	不锈钢CF8M/CF8
5	螺塞	不锈钢316/304
6	螺塞垫片	聚四氟乙烯PTFE

三、主要连接尺寸及重量

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″
A	15	20	25	32	40	50
H	42	51	60	67	75	81
L	65	80	90	105	120	140
