法兰端压力自紧式闸阀
法兰端压力自紧式闸阀设计结构和特征
法兰端压力自紧式闸阀符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
1.全径或缩径
2.结构长度按ANSI B16.10
3.法兰尺寸按ANSI B16.5
4.压力自紧式阀盖
5.明杆支架型（OS&Y）
6.自定心压板压套式
7.整体上密封座
8.整体阀体法兰
9.对焊接端符合ASME B16.25
10.RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

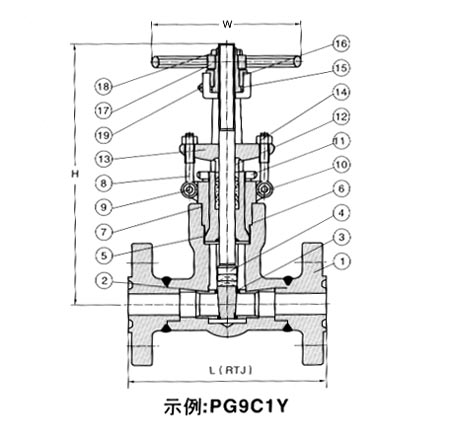

标准材质明细表
|
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
密封环
|
A276 410
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
闸板
|
A182 F430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
阀杆
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
密封座
|
A105N
|
A182 F304
|
A182 F304(L)
|
F316(L)
|
|
6
|
密封环
|
A276 304L
|
A276 316(L)
|
|
7
|
阀盖
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
8
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
|
|
9
|
圆柱销
|
A276 F420
|
A182 F304
|
|
10
|
填料
|
柔性石墨
|
PTFE
|
|
11
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
轴承压盖
|
A276 F410
|
A182 F304
|
|
13
|
手轮
|
A105
|
A182 F304
|
|
14
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
阀杆螺母
|
A276-420
|
|
16
|
轴承压盖
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
17
|
手轮
|
A197
|
|
18
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
19
|
黄铜油杯
|
Brass
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RTJ)
|
900～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H（开）
|
900～1500Lb
|
216
|
250
|
270
|
320
|
350
|
445
|
|
2500Lb
|
321
|
321
|
321
|
373
|
406
|
495
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900～1500Lb
|
19.6
|
21.5
|
25.7
|
37.8
|
48.5
|
99.8
|
|
2500Lb
|
21.5
|
24.7
|
30.4
|
48.1
|
58.1
|
130.0
|
法兰端压力自紧式闸阀 900Lb-
