闸阀系列您现在所在的位置：首页 - 闸阀系列

内螺纹闸阀

内螺纹闸阀

内螺纹闸阀概述：



一、应用规范

公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP.DIN259/2999

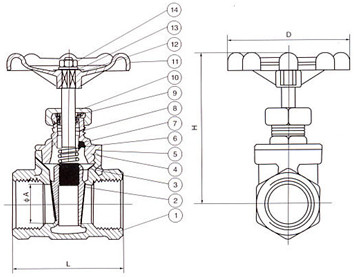

二、内螺纹闸阀主要零件材料

序号NO.	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	闸板	不锈钢CF8M/CF8
3	阀杆	不锈钢SS316/304
4	阀盖	不锈钢CF8M/CF8
5	填料	聚四氟乙烯
6	止推垫片	不锈钢SS304
7	阀杆架	不锈钢SS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不锈钢SS304
10	填料压盖螺母	不锈钢SS316/SS304
11	手轮	铝合金
12	铭牌	铝
13	手轮垫片	不锈钢SS304
14	手轮螺母	不锈钢SS304



三、内螺纹闸阀主要连接尺寸及重量

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100
